Etat d'avancement du projet :
Nous vous proposons la réalisation d'un support de chargement de vos piles de flashlight pour être utilisé avec votre chargeur muni d'un balancer.
Le balancer permet de controler en temps réel l'équilibre de chargement de vos éléments. Cette fonctionalité est intéressante si vos éléments sont utilisé en même temps.
En effet, dans votre flashlight, vos piles sont utilisés par paire et vieillissent donc ensemble. Le balancer veillera à ce qu'il n'y ai pas de décalage entre les deux éléments.
Le balancer n'est utilisé qu'avec les piles au lithium (li-ion, li-po, life-po). Il ne sert donc à rien de l'utiliser avec des piles NiMh.
Le matériel :
- Une plaque d'essai soudable
- Un bornier à deux entrées
- Des fils électrique (une vingtaine de cm max)
- Deux supports de piles soudable
- Un cable (avec son connecteur) pour le balancer 2s1p (pour 2 éléments)
- Un connecteur cablé(tamiya/dean ou ce que vous voulez)
- Une fer à souder + étain
Pour tout le matériel, j'en ai eu pour moins de 5$ par module.
Le cablage :

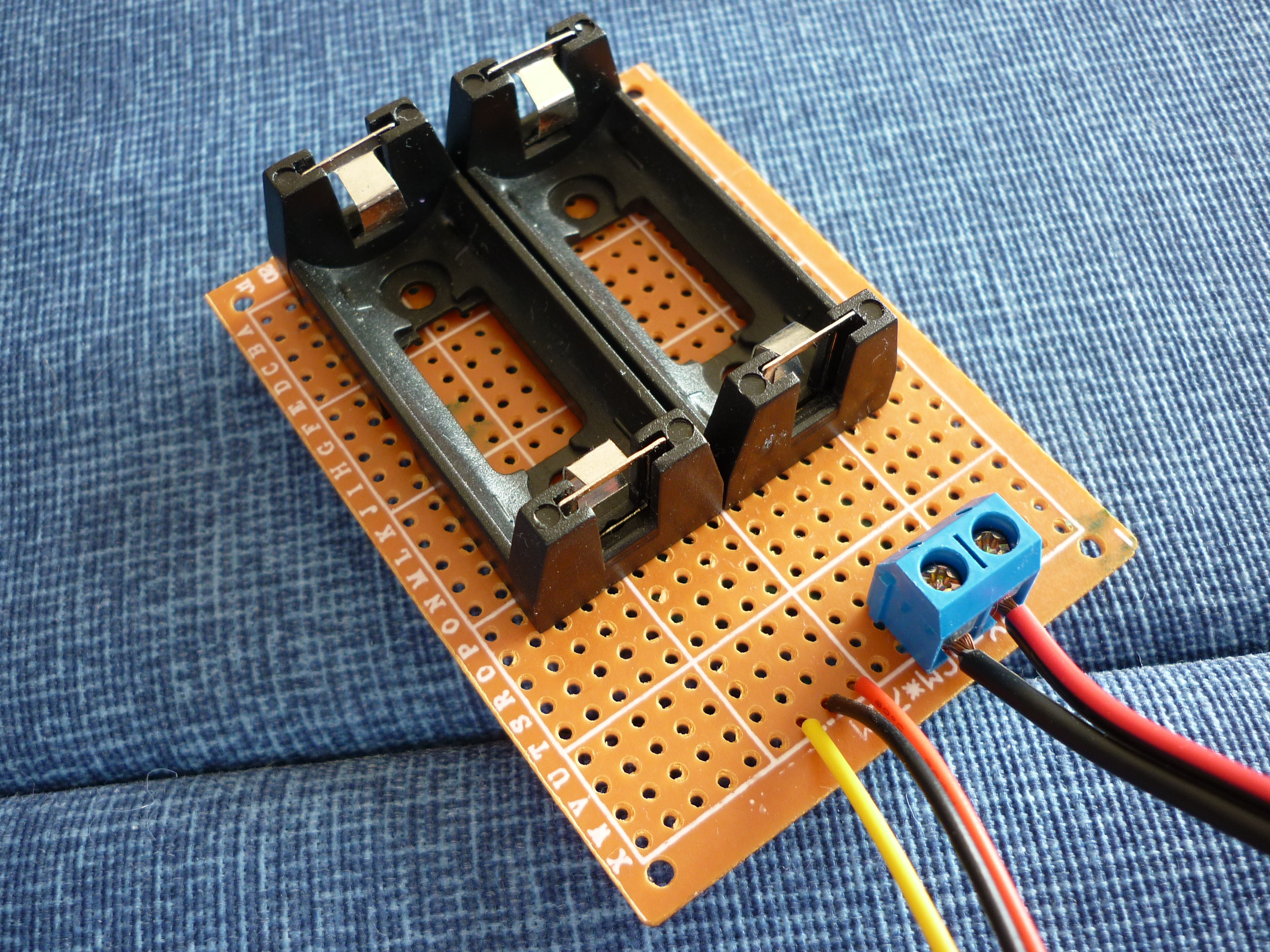

Commencez par mettre en place les emplacements des piles sur la partie non cuivrée de la platine (là ou il n'y a pas de petit rond doré autour des trous).

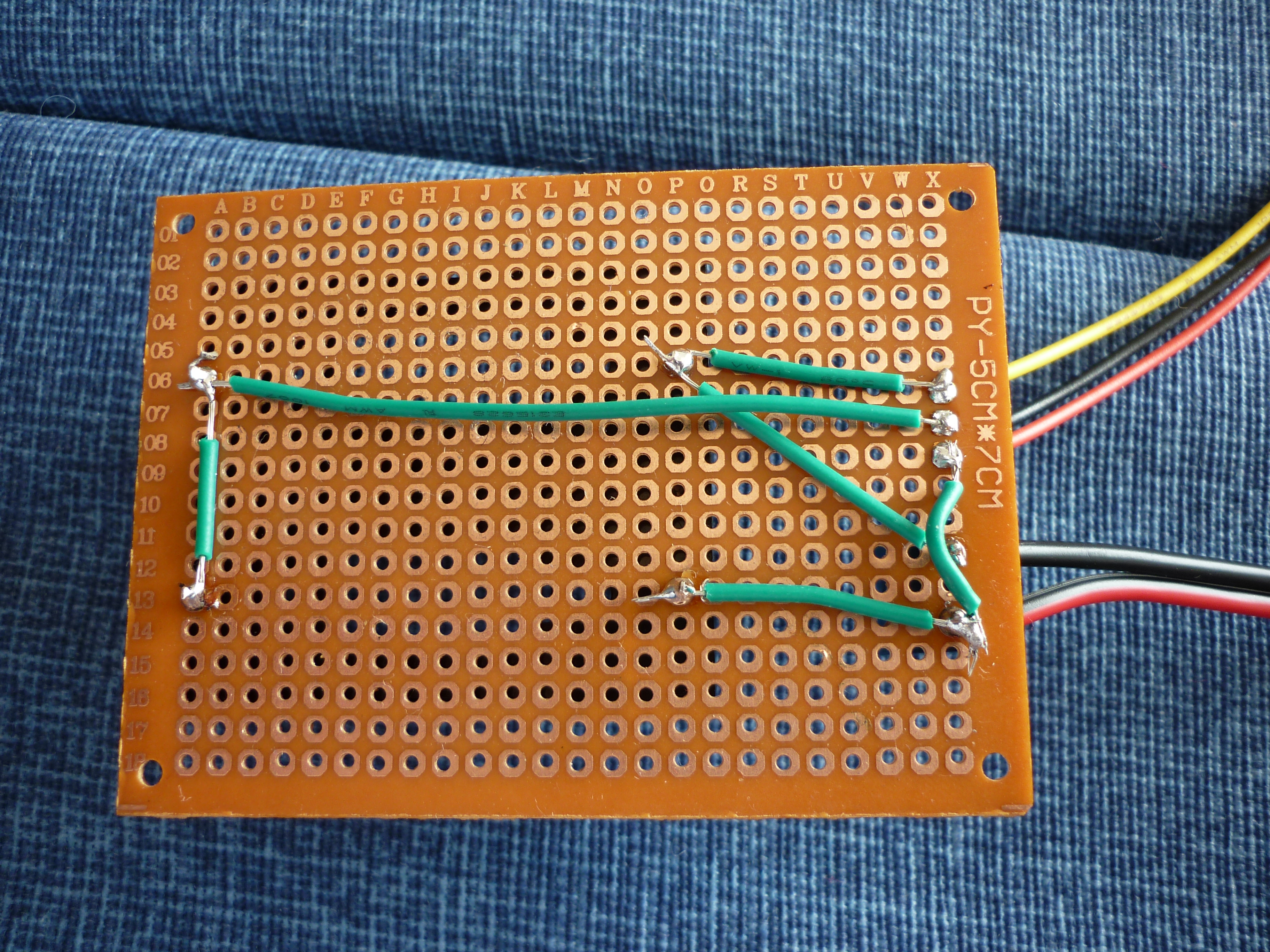

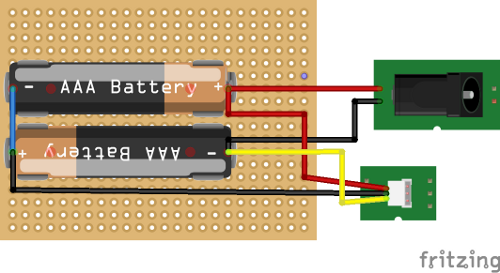

Puis, il vous suffit de suivre le cablage indiqué ci-dessous.
Pour plus de détails sur les possibilités des branchement des batteries au lithium avec un balancer : http://blog.patrickmodelisme.com/post/qu-est-ce-qu-une-batterie-lipo
