Equipement D'airsoft

Etat d'avancement du projet :

Module Bouton Timer :

Module de désamorçage

Ce module permet de désamorcer la bombe en pressant le bouton pendant 6 secondes continues.
Si le bouton poussoir est relaché avant la fin des 6 secondes, le temps est remis à zéro.

• "La bombe a été posée"
• "La bombe a été désamorcée"
• "La bombe a explosée"
• "La bombe explose dans 10 minutes"
• "La bombe explose dans 5 minutes"
• "La bombe explose dans 2 minutes"
• Etc.

Matériel nécessaire :

• 1 BreadBoard
• 1 PIC 16F84 (n'importe quel type de microcontrolleur fera l'affaire, personnellement je n'avais que ça sous la main)
• 1 socket pour puce 18 pin
• 1 quartz 4MHz
• 2 condensateurs 27pF
• 2 résistance 6.8Kohm
• 1 bouton pressoir
• Du fil éléctrique pour souder
• 3 socket jst 3 pin
• 1 fer à souder
• De l'étain
• 1 programmateur de PIC

Dans un premier temps vous devrez programmer le microcontrolleur PIC 16F84. Un programmateur est nécessaire. Je vous conseille le tutoriel de bigonoff pour apprendre comment programmer les pics Le PIC 16F84 peut être remplacé par n'importe quel microcontrolleur, il faudra cependant adapter le code.
Vous pouvez- par exemple utiliser un ATMEGA 328P-PU (de l'arduino uno) si vous n'avez pas de programmateur de PIC. Par contre, il faudra refaire le programme et changer le schéma de cablage, etc...

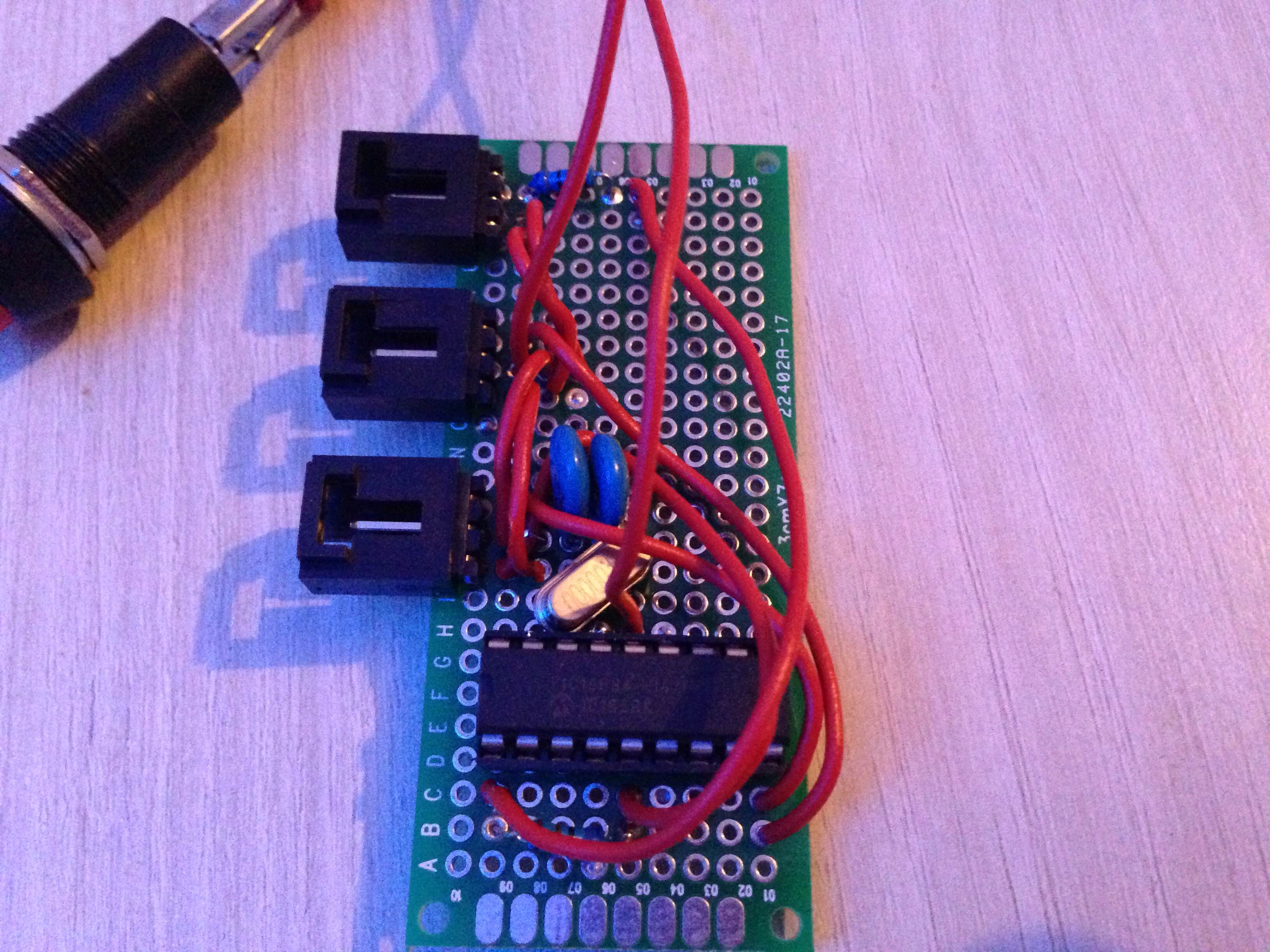

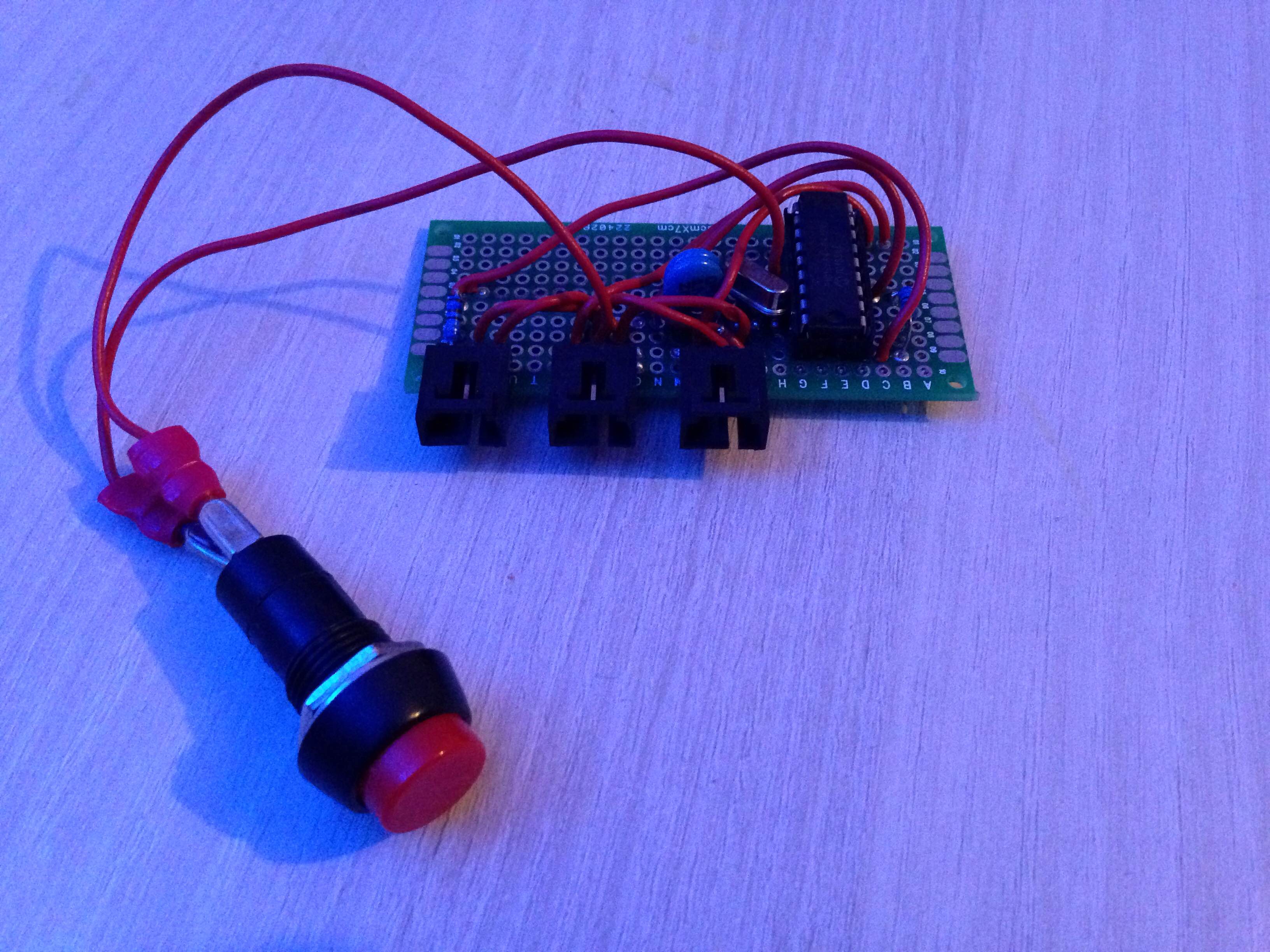

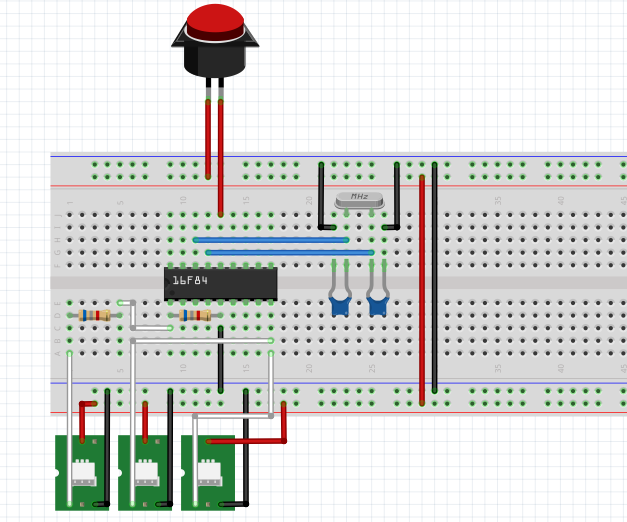

Schéma électronique :

Code Module Bouton Timer Source MPLab 12.57 Ko
13/02/2015 13H26

MPLAB IDE ver8.92 Logiciel de programmation pour les PIC 110.93 Mo
13/02/2015 13H45

MicroPro Logiciel de téléversement pour les PIC 3.09 Mo
13/02/2015 13H27

Tutoriel de programmation des PICs Tutoriel réalisé par Bigonoff 2.72 Mo
13/02/2015 13H27

Schéma électronique (Nécessite Fritzing pour l'ouvrir) 9 Ko
13/02/2015 13H27

Plan 3D du module bouton timer (Source pour modifications) SolidWorks (2014) 521.08 Ko
24/09/2015 15H07

Plan 3D du module bouton timer (Imprimable avec une imprimante 3D) Fichiers STL 119.41 Ko
24/09/2015 15H07
